استراکچر زمینی پنل خورشیدی برای پروژه‌های نیروگاهی
سازه‌های خورشیدی زمینی سافا با پایه کوبشی و پایه بتنی، مناسب پروژه‌های خورشیدی از مقیاس کیلووات تا نیروگاه‌های مگاواتی.
نوع محصول
سازه خورشیدی زمینی
کاربرد
نیروگاه خورشیدی
مقیاس پروژه
کیلووات تا مگاوات
روش استقرار
پایه کوبشی / پایه بتنی
سازه خورشیدی زمینی
سازه خورشیدی زمینی برای نصب و تثبیت پنل‌های فتوولتائیک در نیروگاه‌هایی استفاده می‌شود که آرایه‌های خورشیدی روی سطح زمین مستقر می‌شوند. سافا این سازه‌ها را در دو راهکار اصلی پایه کوبشی و پایه بتنی تولید می‌کند. نوع استقرار سازه، آرایش پنل‌ها و مشخصات قطعات براساس شرایط سایت، نوع پنل و الزامات فنی پروژه تعیین می‌شود. این تنوع امکان انتخاب استراکچر متناسب با پروژه‌های خورشیدی در مقیاس‌های مختلف را فراهم می‌کند.
انواع سازه خورشیدی زمینی
پیشنهاد ما

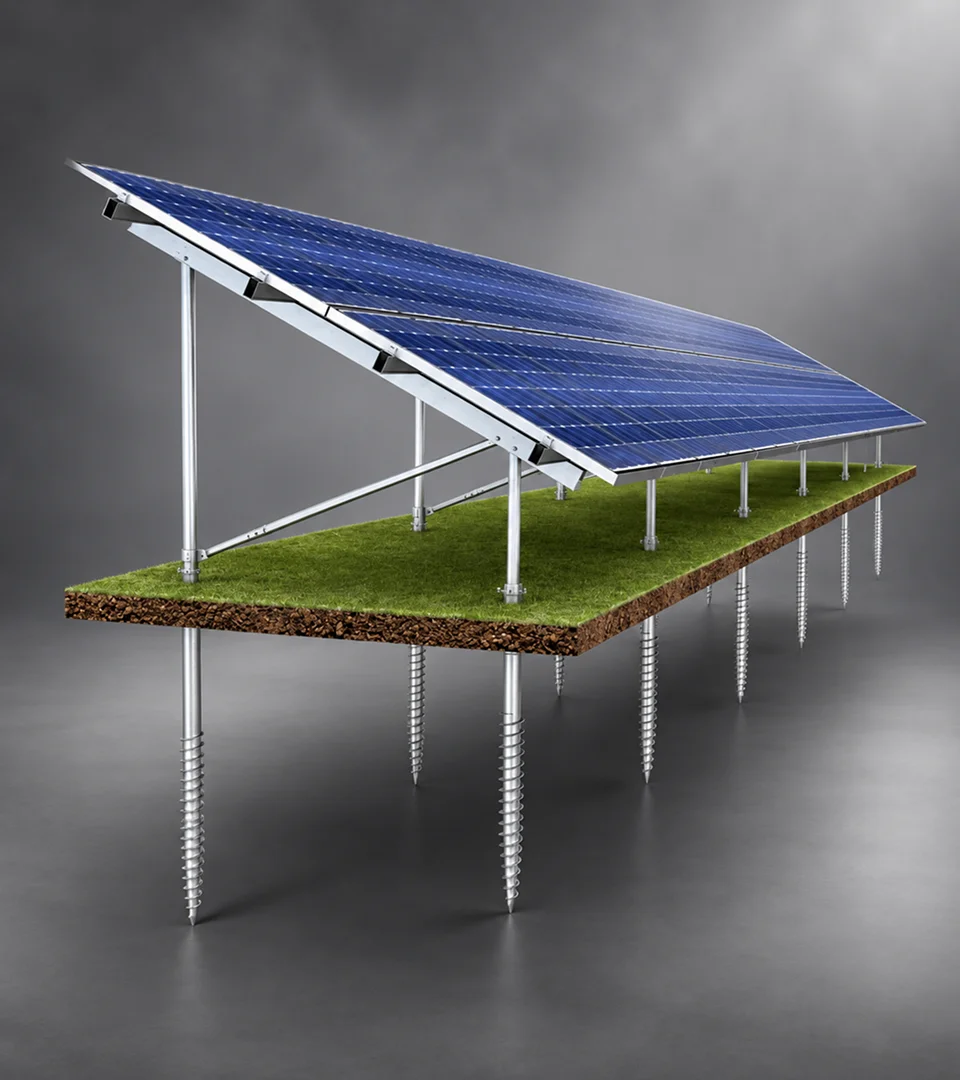

سازه خورشیدی پایه کوبشی
در سازه‌های پایه کوبشی، پایه‌های فولادی مستقیما داخل زمین کوبیده می‌شوند و به همین دلیل معمولا نیازی به اجرای فونداسیون بتنی گسترده نیست. این روش برای زمین‌هایی با شرایط مناسب خاک مثل ماسه متراکم، شن و ماسه رسی، مصالح دانه‌ای متراکم یا رس سفت قابل استفاده است. البته این نوع سازه برای هر زمینی مناسب نیست. در خاک‌های آلی، خاک‌های دستی و نامتراکم، زمین‌های سنگ‌لاخی با قلوه‌سنگ زیاد یا خاک‌های بسیار خورنده، اجرای پایه کوبشی می‌تواند با محدودیت همراه باشد و لازم است شرایط زمین پیش از انتخاب این روش بررسی شود.
- نوع استقرار : پایه‌های سازه به‌صورت کوبشی در زمین مستقر می‌شوند
پیشنهاد ما
سازه خورشیدی پایه بتنی
در سازه‌های پایه بتنی، استراکچر از طریق اجزای اتصال روی فونداسیون بتنی قرار می‌گیرد. این روش بیشتر در پروژه‌هایی مطرح می‌شود که شرایط زمین برای اجرای پایه کوبشی مناسب نیست یا طراحی پروژه استفاده از فونداسیون بتنی را ایجاب می‌کند. زمین‌های دارای خاک آلی، خاک دستی و نامتراکم، بسترهای سنگ‌لاخی یا شرایطی که کوبش پایه در آن‌ها دشوار است، از مواردی هستند که می‌توان استفاده از سازه پایه بتنی را بررسی کرد. ابعاد و مشخصات فونداسیون نیز باید براساس وضعیت خاک، بارهای وارد بر سازه و الزامات پروژه تعیین شود.
- نوع استقرار : سازه روی فونداسیون بتنی مستقر می‌شود.
مقایسه سازه خورشیدی پایه کوبشی و پایه بتنی
معیار
پایه کوبشی
پایه بتنی
روش استقرار
کوبش پایه در زمین
فونداسیون بتنی
نیاز به بتن‌ریزی
معمولاً ندارد
نیاز به اجرای فونداسیون بتنی برای استقرار سازه
وابستگی به شرایط خاک
بالا
بسته به طراحی فونداسیون
سرعت اجرای اولیه
معمولاً بالاتر
وابسته به اجرای فونداسیون
انتخاب نهایی
بر اساس شرایط پروژه
بر اساس شرایط پروژه
برای پروژه خورشیدی خود سازه مناسب را انتخاب کنید
مشخصات پرژه خودرا برای سافاارسال کنید تا مدل مناسب و پیسشنهاد قیمت متناسب با نیاز شما بررسی شود.

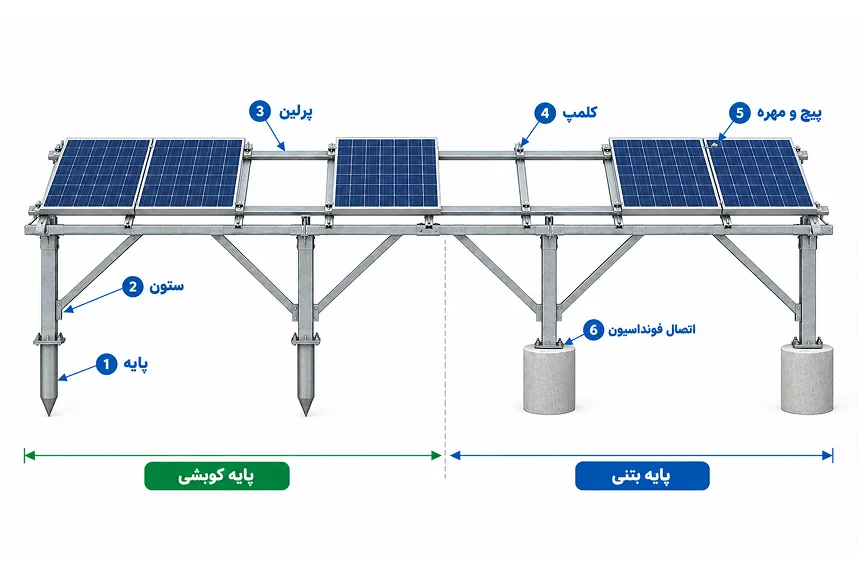

اجزای اصلی سازه خورشیدی زمینی
سازه خورشیدی زمینی مجموعه‌ای از قطعات و اتصالات است که در کنار یکدیگر، وظیفه استقرار، انتقال بار و تثبیت پنل‌های خورشیدی روی زمین را بر عهده دارند. اجزای اصلی این سازه شامل پایه‌ها و ستون‌های نگهدارنده، پروفیل‌ها و پرلین‌ها، کلمپ‌های اتصال پنل، اتصالات فونداسیون و پیچ‌ومهره‌ها است. نوع و آرایش این اجزا با توجه به مدل سازه و روش اتصال آن به زمین متفاوت خواهد بود؛ برای مثال در سازه‌های پایه کوبشی، پایه‌ها مستقیماً در زمین مستقر می‌شوند، درحالی‌که در مدل‌های پایه بتنی، بیس‌پلیت و انکربولت برای اتصال سازه به فونداسیون مورد استفاده قرار می‌گیرد. همچنین اتصال پنل‌ها به سازه با استفاده از کلمپ آلومینیومی انجام می‌شود. هر بخش از سازه خورشیدی زمینی، نقش مشخصی در استقرار و تثبیت پنل‌ها دارد. در مدل‌های مختلف سافا، نوع و آرایش اجزای سازه بر اساس روش اتصال به زمین و پیکربندی محصول تغییر می‌کند.
ویژگی‌های ساخت و عملکرد سازه خورشیدی زمینی
سازه خورشیدی باید علاوه بر استقرار و تثبیت پنل‌ها، با شرایط محیطی و الزامات اجرایی پروژه نیز هماهنگ باشد. سازه‌های خورشیدی زمینی سافا با توجه به مدل محصول، نوع پنل و روش استقرار، در پیکربندی‌های مختلف ارائه می‌شوند تا مشخصات سازه با نیازهای پروژه هماهنگ باشد.
.png){kind=icon}
استحکام سازه
استفاده از مقاطع فولادی و اتصالات متناسب با مدل سازه، ساختاری پایدار برای استقرار و تثبیت پنل‌های خورشیدی ایجاد می‌کند و به حفظ موقعیت سازه در طول دوره بهره‌برداری کمک می‌کند.
.png){kind=icon}
دوام در فضای باز
سازه خورشیدی در تمام دوره بهره‌برداری در معرض شرایط محیطی قرار دارد. انتخاب متریال مناسب و استفاده از پوشش محافظ، به افزایش دوام قطعات و حفظ عملکرد سازه در شرایط فضای باز کمک می‌کند.
دقت ساخت
دقت در ساخت و آماده‌سازی قطعات، نقش مهمی در هماهنگی اجزای سازه و اجرای صحیح سیستم نصب پنل دارد. تولید دقیق قطعات همچنین می‌تواند فرآیند مونتاژ و نصب سازه را منظم‌تر و قابل پیش‌بینی‌تر کند.
انعطاف در پیکربندی
تنوع در روش استقرار، آرایش اجزا و نحوه نصب پنل، امکان انتخاب پیکربندی متناسب با مشخصات پروژه را فراهم می‌کند. نوع سازه و آرایش آن بر اساس نیاز پروژه و مشخصات اجرایی انتخاب می‌شود.
سازگاری با پنل‌های مختلف
سازه‌های خورشیدی زمینی سافا در پیکربندی‌های مختلف برای نصب پنل‌های عمودی یا افقی ارائه می‌شوند. برخی مدل‌ها نیز با توجه به طراحی سازه، برای استفاده از پنل‌های Bifacial مناسب هستند.
مشخصات فنی سازه خورشیدی زمینی
مشخصات فنی سازه با توجه به مدل محصول و پیکربندی انتخابی متفاوت است. جدول زیر مهم‌ترین مشخصات فنی سازه‌های خورشیدی زمینی سافا را نشان می‌دهد.
مشخصه فنی
مشخصات
نوع سازه
پایه کوبشی / پایه بتنی
نوع پنل
عمودی یا افقی، متناسب با مدل
پشتیبانی از پنل Bifacial
متناسب با مدل سازه
گرید فولاد
ST52، متناسب با مدل
پوشش
گالوانیزه گرم مطابق ASTM A123
زاویه نصب ثابت
۲۵ تا ۳۵ درجه، متناسب با مدل
اتصال پنل
کلمپ آلومینیومی
پیچ و مهره
گرید 8.8 داکرومات
فاصله پنل از زمین
متناسب با مدل و پیکربندی
پیکربندی پرلین
متناسب با مدل؛ در امتداد طول یا عرض سازه
اتصال به فونداسیون
متناسب با مدل
تلرانس شیب
متناسب با مدل
مقاومت در برابر باد و برف
مطابق شرایط منطقه و الزامات آیین‌نامه‌ای
گالوانیزه گرم؛ محافظت سازه در برابر خوردگی
سازه خورشیدی زمینی برای سال‌ها در فضای باز و در معرض عوامل محیطی قرار می‌گیرد؛ به همین دلیل، محافظت از قطعات فولادی در برابر خوردگی اهمیت زیادی دارد. در محصولات زمینی سافا، گالوانیزه گرم مطابق استاندارد ASTM A123 به‌عنوان پوشش محافظ استفاده می‌شود. این پوشش با ایجاد یک لایه محافظ روی سطح فولاد، به کاهش اثر عوامل محیطی و حفظ دوام قطعات سازه در طول دوره بهره‌برداری کمک می‌کند.
همه پروژه‌ها
سازه خورشیدی سافا در پروژه‌های واقعی
سازه‌های خورشیدی زمینی سافا متناسب با مشخصات فنی و شرایط اجرایی پروژه‌های مختلف تولید و تأمین می‌شوند. در این بخش می‌توانید بخشی از نمونه پروژه‌های انجام‌شده را مشاهده کنید و با کاربرد سازه‌های خورشیدی سافا در مقیاس‌ها و شرایط اجرایی مختلف آشنا شوید. این پروژه‌ها بخشی از توان سافا در تأمین سازه برای پروژه‌های خورشیدی و پاسخ‌گویی به نیازهای متنوع اجرایی را نشان می‌دهند.
 copy copy.jpg)
فرم استعلام قیمت سازه خورشیدی
هزینه نهایی سازه خورشیدی بر اساس نوع پروژه، ظرفیت نیروگاه، محل نصب، شرایط اقلیمی، مشخصات فنی، نوع مقاطع فولادی و الزامات اجرایی محاسبه می‌شود و پس از بررسی کارشناسی اعلام خواهد شد.
- ظرفیت نیروگاه: حجم سفارش و تیراژ تولید
- نوع سازه: زمینی (بتنی/کوبشی)، سقفی، پارکینگی یا سوله
- شرایط اقلیمی: سرعت باد منطقه و بار برف
- نوع پوشش: گالوانیزه گرم یا رنگ اپوکسی
هنگام خرید سازه خورشیدی زمینی به چه نکاتی توجه کنیم؟
قیمت تنها یکی از معیارهای انتخاب استراکچر پنل خورشیدی زمینی است. پیش از خرید، باید مشخصات سازه با نوع پنل، شرایط محل نصب و الزامات پروژه هماهنگ باشد. کیفیت مقاطع فولادی، نوع پوشش، نحوه اتصال به زمین، سازگاری با پنل، توان تحمل بارهای محیطی و کیفیت ساخت از مهم‌ترین مواردی هستند که باید بررسی شوند. در پروژه‌های نیروگاهی، توان تأمین‌کننده برای تأمین حجم موردنیاز و ارائه اطلاعات فنی و پشتیبانی نیز اهمیت دارد.
چک‌لیست خرید استراکچر پنل خورشیدی
- مشخصات و کیفیت مقاطع فولادی
- نوع و کیفیت پوشش
- مقاومت در برابر شرایط محیطی
- نوع اتصال به زمین
- سازگاری با پنل
- تحمل بارهای محیطی
- کیفیت ساخت
- توان تأمین حجم پروژه
- پشتیبانی فنی
- سابقه تولید و پروژه‌های مرتبط
- پایداری سازه به همراه مستندات محاسباتی آن
قیمت سازه خورشیدی زمینی
قیمت سازه خورشیدی زمینی به مشخصات محصول، نوع و پیکربندی سازه و شرایط پروژه وابسته است و نمی‌توان برای همه مدل‌ها قیمت ثابتی در نظر گرفت. نوع پایه، نوع و آرایش پنل، مشخصات و ابعاد مقاطع فولادی، شرایط فنی پروژه و حجم سفارش از مهم‌ترین عوامل مؤثر بر قیمت استراکچر خورشیدی زمینی هستند. برای دریافت قیمت دقیق، مشخصات پروژه و نیاز خود را ارسال کنید تا مدل مناسب و هزینه متناسب با سفارش بررسی شود.
چه عواملی روی قیمت استراکچر خورشیدی زمینی تأثیر می‌گذارند؟
.png){kind=icon}
حجم سفارش
تعداد سازه موردنیاز، ظرفیت پروژه و میزان متریال مصرفی سفارش
.png){kind=icon}
نوع پایه
نوع پایه کوبشی یا بتنی، روش استقرار و شرایط اجرای پروژه
.png){kind=icon}
پیکربندی سازه
نوع آرایش پنل، چیدمان اجزا و ساختار موردنیاز برای نصب پنل
مشخصات فنی پروژه
شرایط محل اجرا، الزامات سازه‌ای و مشخصات موردنیاز پروژه
ضخامت و تنوع ورق
ضخامت و تنوع ورق‌های مورد استفاده، میزان متریال مصرفی و الزامات طراحی سازه
.png){kind=icon}
گرید و ضخامت ورق
گرید فولاد، ضخامت ورق و مشخصات خاص متریال مورد استفاده در طرح
ابعاد پروفیل
ابعاد پروفیل، مشخصات مقاطع فولادی و الزامات ساخت سازه
چرا سافا را برای پروژه خود انتخاب کنید؟
کنترل کیفیت دقیق (QC)
تست‌های ابعادی و پوشش از ورود مواد اولیه تا خروج محصول
تحویل به موقع پروژه‌های بزرگ
خط تولید تمام اتوماتیک با توانایی تأمین تناژ بالا در زمان‌بندی EPC.
بهینه‌سازی وزن (Value Engineering)
طراحی با حداقل وزن ممکن بدون افت ایمنی جهت کاهش هزینه نهایی.
فرآیند همکاری با سافا
1
مشاوره و نیازسنجی
بررسی نقشه‌ها، بازدید از سایت و تعیین نوع سازه مناسب با شرایط اقلیمی
2
محاسبات و پیش‌فاکتور
ارائه دفترچه محاسبات مهندسی و قیمت نهایی متناسب با پروژه
3
تولید در کارخانه (CNC)
برش، سوراخکاری دقیق و گالوانیزه گرم قطعات تحت کنترل کیفیت
4
ارسال و پشتیبانی نصب
بارگیری به سایت پروژه و اعزام ناظر فنی برای نظارت بر مونتاژ
سوالات پرتکرار
سازه خورشیدی زمینی یک سیستم نگهدارنده برای استقرار و تثبیت پنل‌های خورشیدی روی سطح زمین است. این سازه از مجموعه‌ای از پایه‌ها، ستون‌ها، پروفیل‌ها، اتصالات و اجزای نگهدارنده پنل تشکیل می‌شود.
سافا سازه‌های خورشیدی زمینی را در دو راهکار اصلی پایه کوبشی و پایه بتنی با ورق ضخامت ۴ و گرید st52 و مقاطع فابریک نورد گرم ارائه می‌کند. انتخاب مدل به شرایط محل اجرا و نیاز پروژه بستگی دارد.
در سازه پایه کوبشی، پایه‌ها به‌صورت کوبشی در زمین مستقر می‌شوند؛ در مدل پایه بتنی، سازه روی فونداسیون بتنی قرار گرفته و از طریق اجزای اتصال مربوطه به آن متصل می‌شود.
برخی پیکربندی‌های محصولات سافا برای استفاده با پنل‌های Bifacial در نظر گرفته شده‌اند. انتخاب مدل باید بر اساس مشخصات پنل و پیکربندی موردنیاز پروژه انجام شود.
زاویه نصب ثابت بسته به مدل سازه متفاوت است. در محصولات ارائه‌شده، این زاویه در محدوده ۲۵ تا ۳۵ درجه قرار دارد.
محصولات زمینی سافا دارای پوشش گالوانیزه گرم مطابق ASTM A123 هستند.
قیمت استراکچر خورشیدی زمینی بر اساس نوع پایه، پیکربندی سازه، مشخصات پروژه و حجم سفارش تعیین می‌شود. برای دریافت قیمت دقیق، اطلاعات پروژه را از طریق فرم استعلام ارسال کنید.
فاصله پنل از سطح زمین با توجه به مدل و پیکربندی سازه متفاوت است. برای بررسی مقدار دقیق هر مدل، مشخصات فنی و کاتالوگ محصول را بررسی کنید.
ظرفیت پروژه، محل اجرا، نوع و ابعاد پنل، نوع سازه در صورت مشخص بودن و مقدار موردنیاز از اطلاعاتی هستند که به بررسی و برآورد دقیق‌تر قیمت کمک می‌کنند.
بله. کاتالوگ محصولات شامل اطلاعات مدل‌ها و مشخصات فنی سازه‌های خورشیدی زمینی است و از طریق این صفحه قابل دریافت خواهد بود.
مدل سازه بر اساس مشخصات پروژه، نوع پنل، روش استقرار و نیاز اجرایی انتخاب می‌شود. برای بررسی امکان تأمین، مشخصات پروژه را برای سافا ارسال کنید.
بله، سازه‌های زمینی سافا برای پروژه‌های خورشیدی در مقیاس‌های مختلف قابل تأمین هستند و انتخاب مدل بر اساس ظرفیت پروژه، نوع پنل، شرایط محل اجرا و الزامات فنی انجام می‌شود.
